鋯礦選礦工藝及成套設備技術方案
鋯礦選礦工藝及成套設備技術方案處理量
鋯礦選礦工藝及成套設備技術方案設備配置
鋯礦選礦工藝及成套設備技術方案介紹
鋯礦選礦工藝及成套設備技術方案
鋯礦作為重要的戰略礦產資源，在陶瓷、鑄造、核工業及特種材料領域具有不可替代的作用。隨著全球鋯資源需求持續增長，高效經濟的選礦工藝及成套設備成為行業關注焦點。本文將系統介紹鋯礦選礦的核心工藝及配套設備技術方案。
一、鋯礦選礦工藝體系
1. 海濱砂礦選礦工藝
典型流程：原礦→篩分除雜→螺旋選礦→搖床精選→磁選除鐵→高壓電選→鋯英石精礦
工藝特點：
采用"重選-磁選-電選"聯合流程
處理粒度范圍：2-0.03mm
回收率可達75-85%
精礦品位ZrO?≥65%
2. 原生礦選礦工藝
典型流程：三段破碎→兩段磨礦→浮選脫硫→重選預富集→磁電選聯合→酸浸提純
工藝特點：
需結合化學選礦方法
處理低品位復雜礦石（ZrO? 3-8%）
精礦品位ZrO?≥60%
綜合回收伴生有價元素
3. 特殊工藝變種
超細粒鋯礦：離心選礦+高梯度磁選+浮選聯合
高鈦鋯礦：重選-浮選-電選組合工藝
風化殼型鋯礦：擦洗-分級-重選工藝
二、成套設備配置方案
1. 破碎磨礦系統
粗碎：PE系列顎式破碎機（處理能力50-800t/h）
中細碎：HPT液壓圓錐破（處理能力60-700t/h）
超細碎：立式?jīng)_擊破碎機（-5mm占比≥85%）
磨礦：MQY球磨機+FX水力旋流器組（處理能力5-300t/h）
2. 重選設備系統
粗選：5LL-1200螺旋選礦機（處理量4-6t/h·臺）

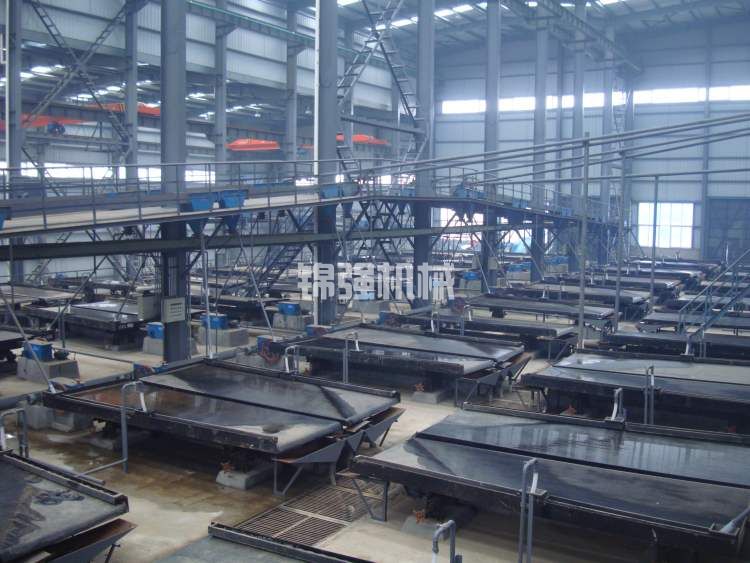

精選：6-S搖床（處理量0.5-1.2t/h·臺）
微細粒：SLon離心選礦機（-0.037mm回收率提高15-20%）
3. 磁電選系統
弱磁選：CTB1024永磁筒式磁選機
強磁選：SLon-2000立環高梯度磁選機
電選：YD-31200高壓電選機（分選電壓0-60kV可調）
4. 浮選系統
粗選：KYF-50充氣機械攪拌式浮選機
精選：XCF/KYF浮選機組
浮選柱：CPT-Φ2.5m（處理量20-30t/h）
5. 輔助系統
脫水：NT-45高效濃縮機+XMZ500/1500壓濾機
除塵：PPC氣箱脈沖袋式除塵系統
自動化：DCS集中控制系統
三、工藝設備選型要點
礦石特性匹配原則
海濱砂礦：側重重選設備配置
原生礦：強化磨礦-浮選系統
風化礦：增加擦洗分級設備
規模經濟性原則
小型選廠（<100t/d）：模塊化緊湊設計
中型選廠（100-500t/d）：標準化配置
大型選廠（>500t/d）：定制化方案
技術創新方向
智能分選：XRT智能揀選機預拋廢
高效磨礦：立磨機替代傳統球磨
綠色選礦：無氰浮選藥劑體系
四、典型配置案例
案例1：500t/d海濱砂礦選廠
破碎篩分：振動篩+顎破（備用）
重選：螺旋選礦機（8臺）+搖床（24臺）
磁選：永磁筒式磁選機（2臺）
電選：高壓電選機（4臺）
輔助：濃縮脫水+除塵系統
案例2：300t/d原生礦選廠
破碎：三段一閉路（顎破+圓錐破）
磨礦：球磨機（Φ3.2×4.5m）+分級機
浮選：16槽浮選機組
重選：離心選礦機+搖床
磁電選：高梯度磁選+高壓電選
五、技術經濟指標對比
| 工藝類型 | 投資成本 | 運行成本 | 回收率 | 適用礦石 |
|---|---|---|---|---|
| 重選-磁電選 | 較低 | 0.8-1.2元/t | 75-85% | 海濱砂礦 |
| 浮選-重選聯合 | 中等 | 1.5-2.5元/t | 65-75% | 原生礦 |
| 全浮選工藝 | 較高 | 2.5-3.5元/t | 60-70% | 復雜礦 |
六、發展趨勢
設備大型化：單線處理能力突破1000t/d
智能化升級：
在線元素分析儀（LIBS技術）
數字孿生優化系統
智能運維管理平臺
綠色低碳：
高壓輥磨節能工藝
廢水零排放系統
尾礦綜合利用
特種選礦：
微波輔助分選技術
生物浸出提純
超導磁選應用
結語：現代鋯礦選礦工藝及設備正向著高效化、智能化、綠色化方向發展。合理的工藝設計配合優化的設備選型，可顯著提升資源利用率，降低生產成本。建議新建選廠在方案設計階段充分進行礦石可選性研究，并考慮智能化升級的擴展空間，以適應未來技術發展需求。
